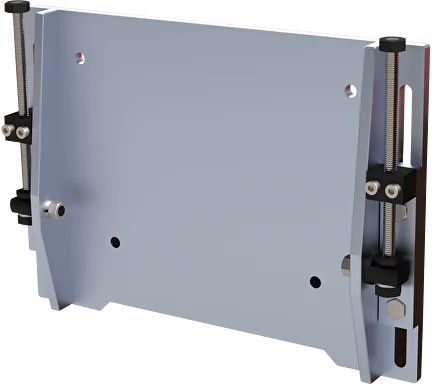

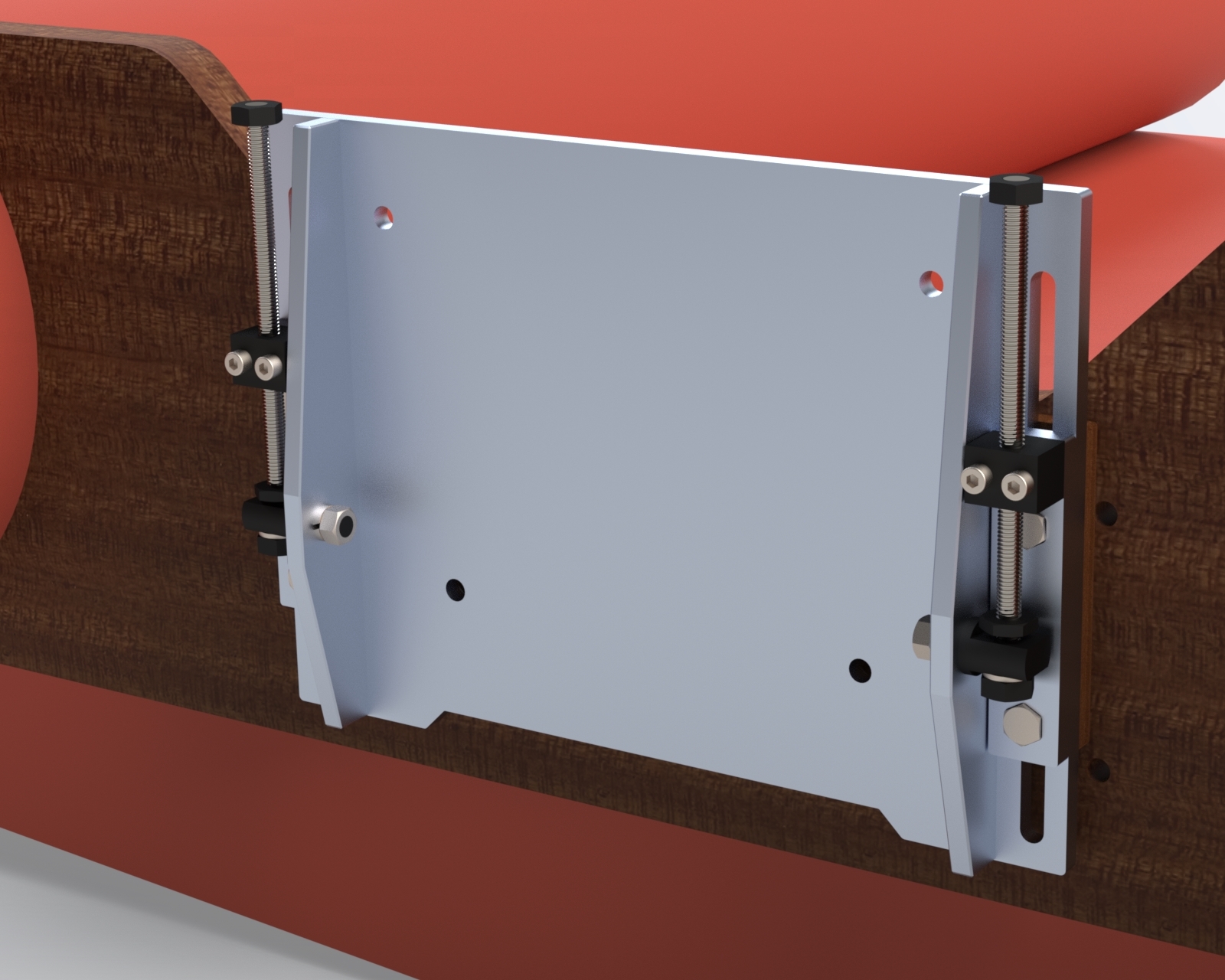

Транец регулируемый Baikal-2S с комплектом крепежа

Описание модели «Транец регулируемый Baikal-2S с комплектом крепежа»

Легкие регулируемые транцы винт/водомёт – Baikal-2S и Baikal-2STM предназначены для точной настройки по высоте движителя лодки, а также для быстрой замены движителя – винт/водомёт без переустановки ПЛМ. Отличаются шириной - Baikal-2S подходит для установки любых ПЛМ, Baikal-2STM - для установки ПЛМ с узким транцевым креплением, например – Mercury 2T 30/40/50, Tohatsu 2T 30/40/50, Yamaha 30D/40V/50H и другие –см. справочные размеры.
Технические характеристики:
- регулирование подъема плиты – 165 мм
- масса без комплекта крепежа – Baikal-2S – 7,0 кг/ Baikal-2STM – 6,5 кг
- материал - алюминий АМГ5(6)
- мощность ПЛМ - до 100 лс
- масса ПЛМ – до 130 кг
- номинальное тяговое усилие ПЛМ - до 1300 кгс
- крепление ПЛМ – болтовое, без крепления на струбцины.
Отличительной особенностью регулируемого транца Baikal является крайне малый вылет от транца лодки (setback) - всего 25 мм.
Малый вылет регулируемого транца исключает необходимость продления дна или тоннеля лодки до интейка водомета, снижает нагрузку на транец лодки и не искажает динамических характеристик лодки.
В стандартном исполнении регулируемые транцы Baikal-2S имеют отверстия для крепления ПЛМ по стандарту BIA которым оснащены практически все ПЛМ с гидравлическим тримом или мощностью более 60 лс. Для моторов с иным
расположением отверстий для крепления потребуется сверление подъемной плиты регулируемого транца. Baikal-2STM, отверстий для крепления ПЛМ не имеет.
Установка регулировочных винтов с обоих сторон исключает возможность перекоса ПЛМ.
Регулируемые транцы Baikal-2S и Baikal-2STM предназначены для ПЛМ с креплением не менее чем на 4 болта, крепление на струбцины - невозможно.
В процессе эксплуатации регулируемых транцев Baikal-2S и Baikal-2STM, фиксатор откидывания ПЛМ должен быть отключен, позволяя ПЛМ откидываться при ударе о препятствие. Настоятельно рекомендуем использовать рекомендации производителя ПЛМ по страховочному креплению мотора к транцу лодки.
Крепление регулируемого транца без кронштейнов выполняется с помощью 4-х винтов M12 стандарта DIN 933, 4 широких шайб DIN 9021 – 13мм, 4-х гаек DIN 934 М12 (размер под ключ – 19мм) – не входит в комплект, см. опции.

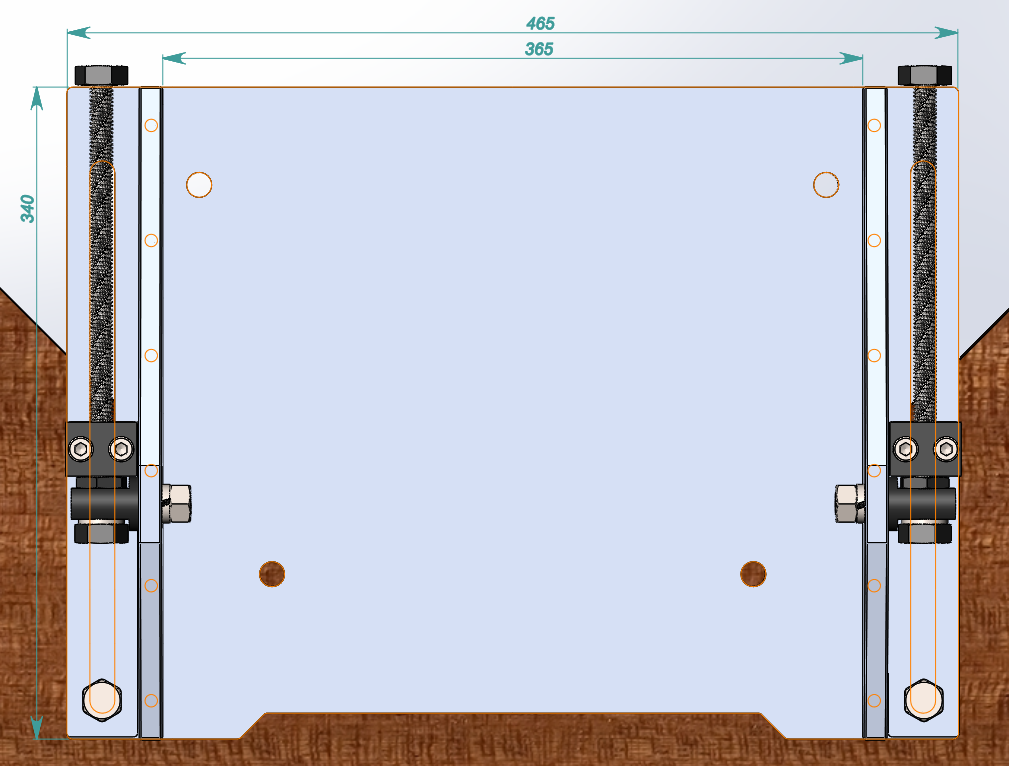

Габариты в упаковке, см: Baikal-2S - 50 х 35 х 8/ Baikal-2STM - 40 х 35 х 8

Комплект крепежа для установки Baikal-2S/STM на транец лодки толщиной 26-51 мм. Масса – 0,7 кг.
- разъемный стержень установки угла подъема ПЛМ без гидравлического подъемника.

Монтаж

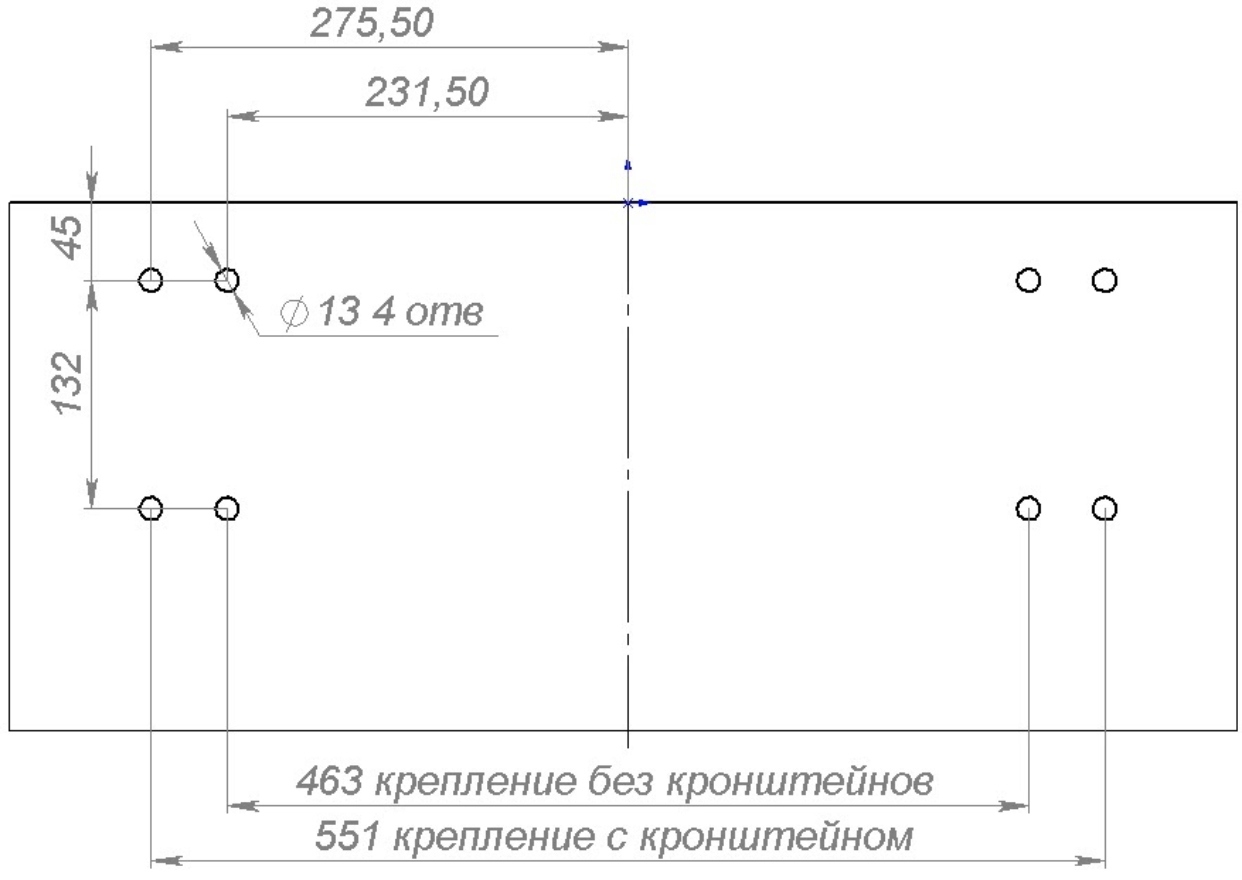

На фото представлена схема расположения отверстий для крепления регулируемого транца Baikal-2S/STM. В некоторых случаях расстояние от верхнего отверстия до верха транцевой плиты лодки может отличаться от указанного

Крепление регулируемого транца выполняется с помощью 4-х болтов M12 стандарта DIN 933, 4 широких шайб DIN 9021 — 13 мм, 4-х гаек DIN 934 М12 (размер под ключ — 19мм) — не входит в комплект, см. опции
